Серия РПДМ
ФПТС.436630.007 ТУ
Документы для скачивания

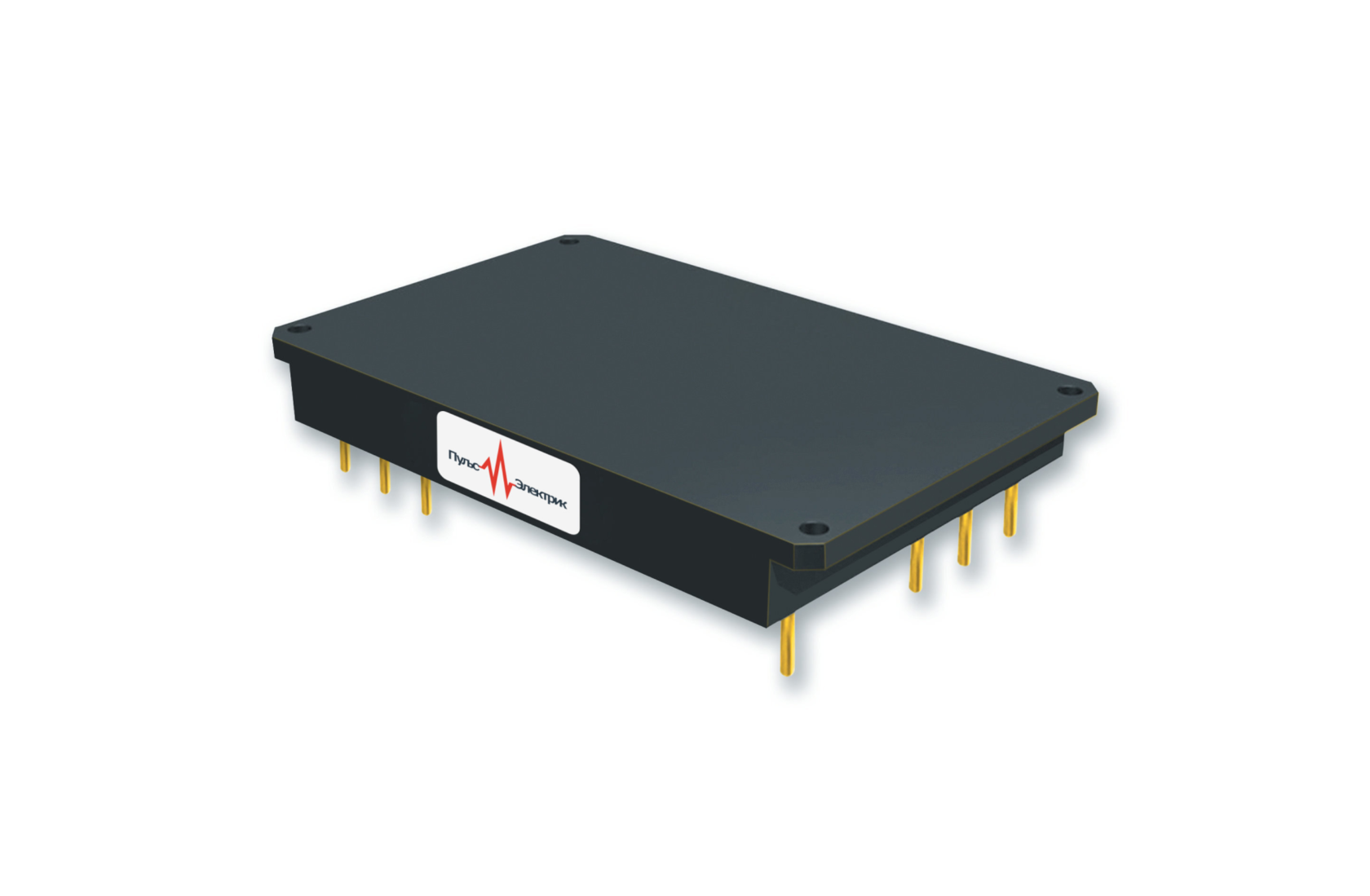

Серия РПДМ- импульсные преобразователи напряжения постоянного тока мощностью от 3 до 80 Вт с магнитной обратной связью и гальванической развязкой для работы в жестких условиях эксплуатации.
Адаптированы для работы в системах электроснабжения самолётов и вертолётов по ГОСТ Р 54073-2010 - сеть “12Ш”.
Корпус с дополнительными крепёжными отверстиями для обеспечения устойчивости к ВВФ (внешним воздействующим факторам).
Заливка компаундом обеспечивает качественное теплоотведение от внутренних компонентов, что увеличивает ресурс и сохраняемость.
Адаптированы для работы в системах электроснабжения самолётов и вертолётов по ГОСТ Р 54073-2010 - сеть “12Ш”.
Корпус с дополнительными крепёжными отверстиями для обеспечения устойчивости к ВВФ (внешним воздействующим факторам).
Заливка компаундом обеспечивает качественное теплоотведение от внутренних компонентов, что увеличивает ресурс и сохраняемость.
- Мощностной ряд от 3 до 80 Вт
- Диапазон температур корпуса до –60 °C...+125 °C
- Сеть "12Ш" - 9...36 В (8...80 В) ГОСТ Р 54073-2010
- Комплекс защит:
- Кондуктивный отвод тепла
- Усиленные корпуса с втулками
- короткое замыкание
- перегрузка по выходному току
- перенапряжение по выходу
Особенности
РПДМ8
3, 5, 7,5, 8
Мощность, Вт
Модель
Вх. напр, В
Кол-во каналов
Габарит. размеры, мм
Datasheet
9...36@40
9...36@8...80
18...75@80
9...36@8...80
18...75@80
1, 2
30,2 х 20,2 х 10,2
РПДМ10
10
9...36@40
9...36@8...80
18...75@80
9...36@8...80
18...75@80
1, 2
40,2 х 30,2 х 10,2
РПДМ18
18
9...36@40
9...36@8...80
18...75@80
9...36@8...80
18...75@80
1, 2, 3
40,2 х 30,2 х 10,2
РПДМ20
20
9...36@40
9...36@8...80
18...75@80
9...36@8...80
18...75@80
1, 2
47,7х 33,2 х 10,2
РПДМ60
40
60
60
9...36@40
9...36@8...80
18...75@80
9...36@8...80
18...75@80
1, 2
57,7 х 40,2 х 10,2
РПДМ80
80
9...36@40
9...36@8...80
18...75@80
9...36@8...80
18...75@80
1, 2
72,5 х 52,7 х 12,7
